履帶式起重機力矩限制器

1.系統介紹

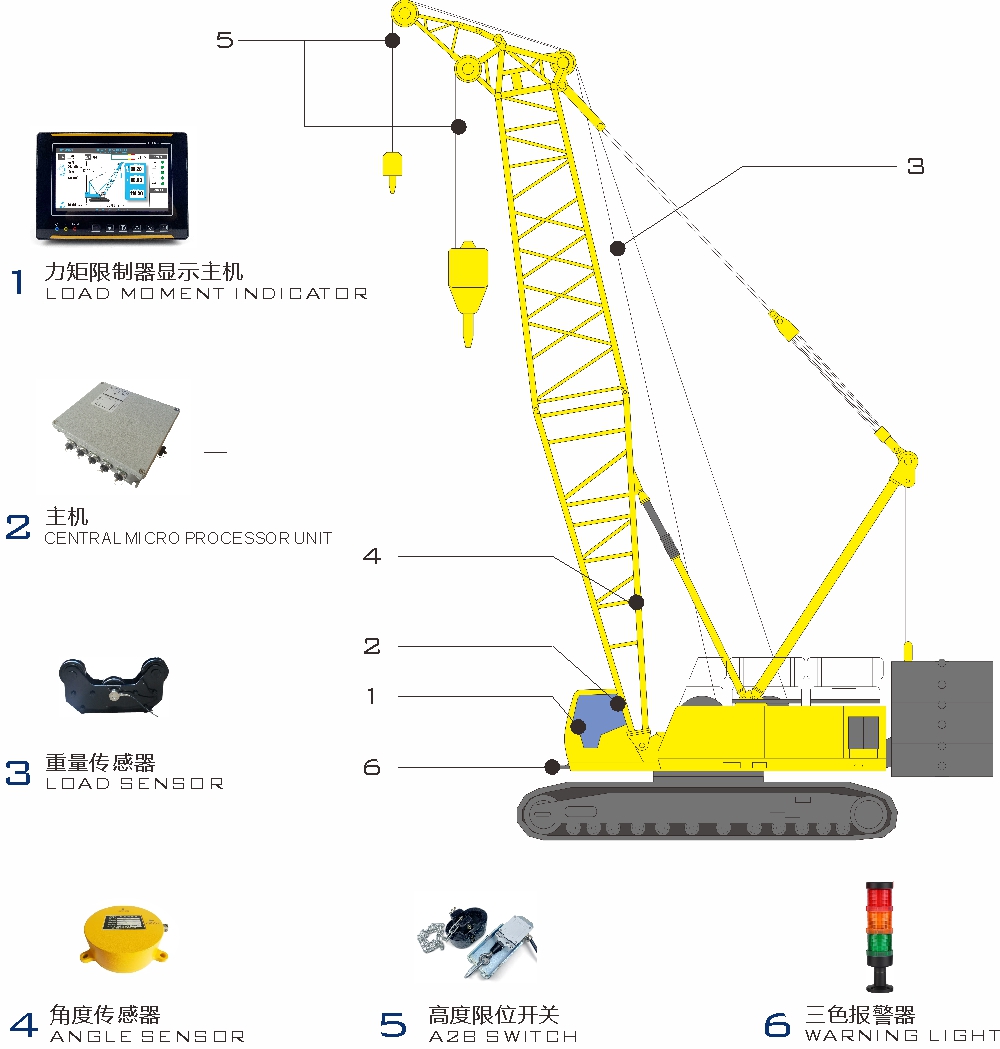

履帶式起重機力矩限制器主要由力矩限制器顯示器、主機、角度傳感器、重量傳感器等組成。通過各傳感器檢測信號，可以實時在顯示器上顯示起重機的額定起重量、實際起重量、臂長、角度等信息，并根據情況輸出報警信號和控制信號，輔助作業人員安全操作起重機。

2.系統組成

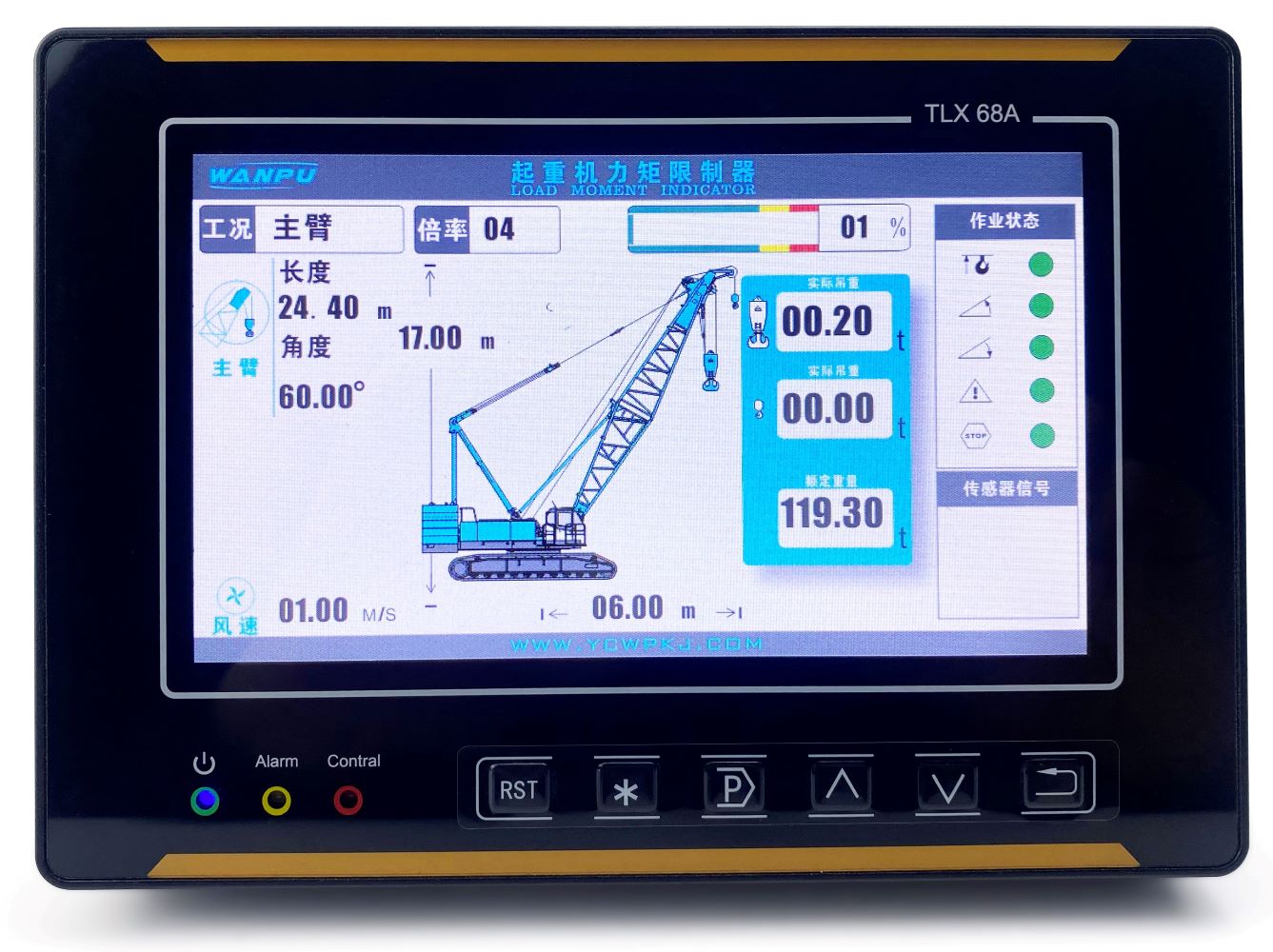

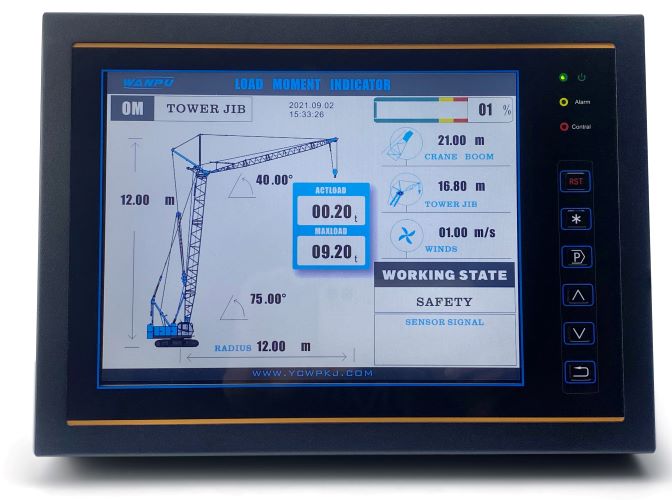

顯示器	TLX800型力矩限制器 TLX68A型力矩限制器 TLX68C型力矩限制器

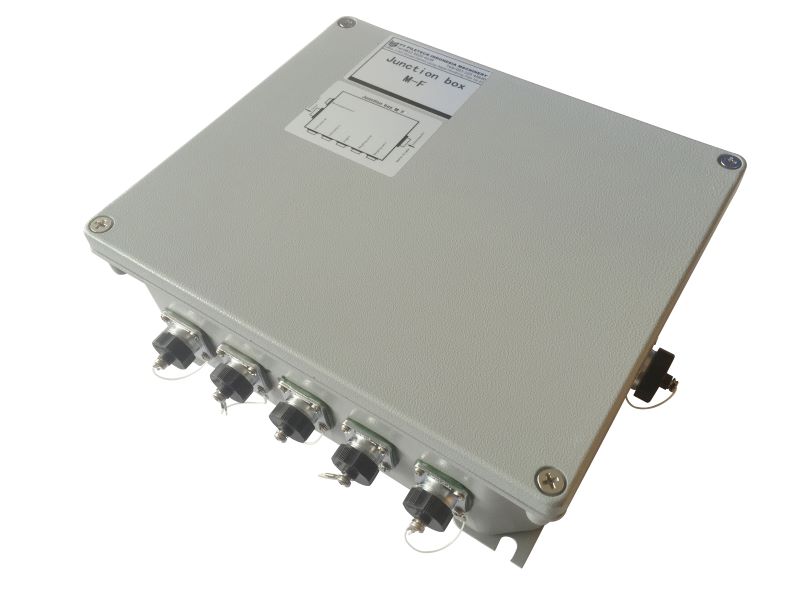

主機	如顯示器選用分體式顯示器（TLX800/TLX68A），系統需要配置主機。TLX68C可以作為顯示主機一體機

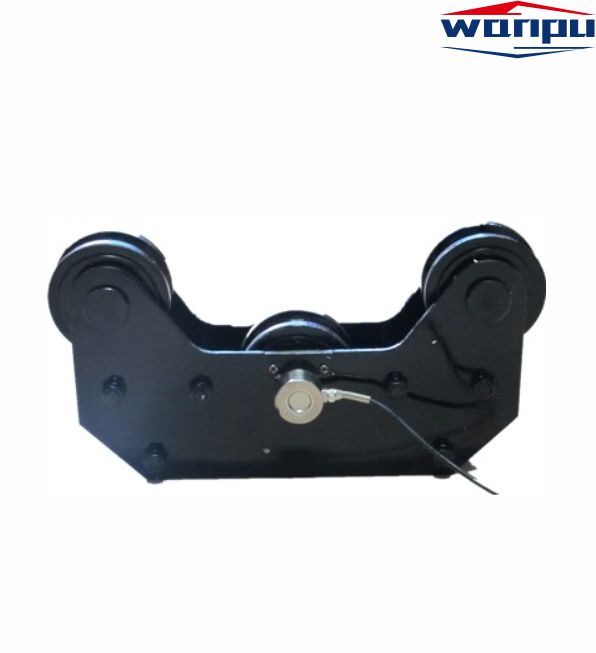

重量傳感器	液壓傳感器安裝在起重機液壓缸上 測量范圍：35MPa

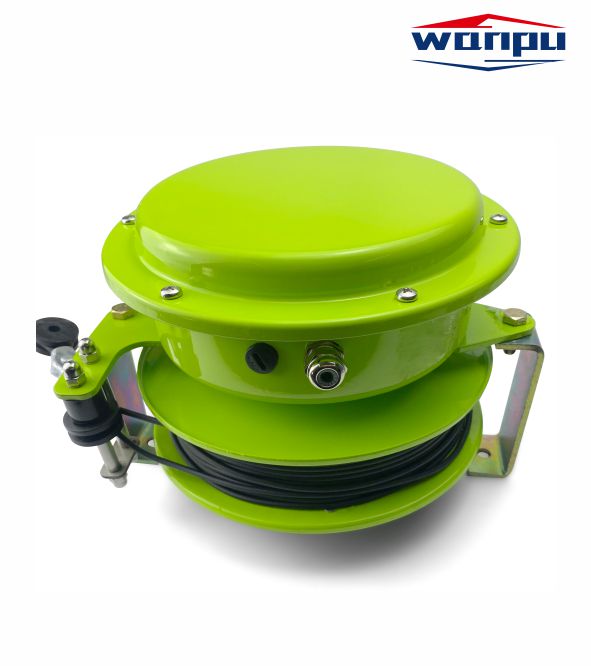

角度傳感器	角度傳感器安裝在吊臂上，用來檢測起重機長度和角度。力矩限制器采集其信號，通過計算，實時顯示起重機的臂長、角度等信息。 長度范圍：0-45M（根據車型配置） 角度范圍：-10°~+90°

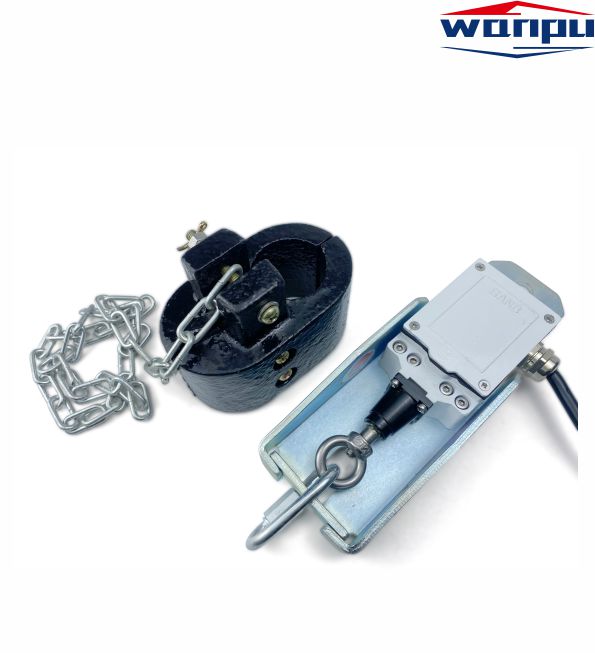

高度限位開關	用于起重機械鋼絲繩防過卷限位的一種自動保護開關，吊鉤的上下移動托起或放下重錘時斷開或?qū)ㄩ_關。力矩限制器通過采集其信號，給作業者提供實時的吊鉤過卷信息。

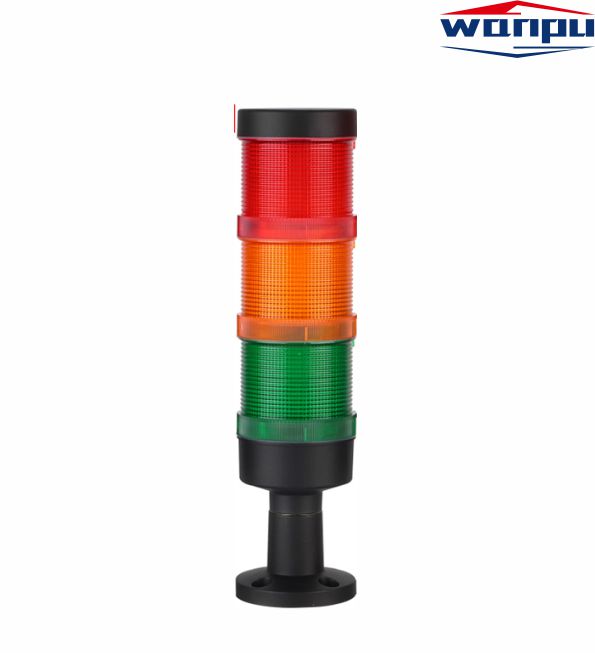

三色報警器

3.功能簡介

顯示：實時顯示額定起重量、實際起重量、吊臂長度、吊臂角度、作業幅度等。

報警：聲光預報警提醒作業者安全作業。

控制：輸出控制信號（可接起重機卸荷電磁閥）控制起重機繼續進行危險動作。

4.安裝調試

本系統有詳細的安裝調試手冊，可在公司技術人員的指導下自行安裝調試，。

公司派遣技術人員進行安裝調試。

5.售后服務

本系統自安裝調試完成起，質保1年。
